小型エステ機器

擬似生体電流で美しい肌になる

かんたん操作で使いやすい小型エステ機器~擬似生体電流が肌のハリを保ちます。

1.構成

出力制御 各種設定を行うためのスイッチ、有機ELディスプレイ表示部、送信部・受信部から構成。
送信部は、無線デジタル伝送により設定情報を受信側に伝送。受信部は、送信部から伝送された内容にしたがって、擬似生体電流(nA)の印加パターンおよびレベルを制御します。送信部・受信部とも電源はバッテリー駆動となります。
小型 送信側、受信側ともワンチップマイコンを利用して、各種設定、ディスプレイ表示、データ送信・受信、擬似生体信号、周期、印加パターン、レベル等の情報処理と制御を行います。
ワンチップマイコンの利用により小型化を図り、送信側(操作部)と受信側(擬似生体電流発生部)とを分離して、取扱が容易で使いやすいエステ機器を実現しました。
簡単操作 PWM制御により、指定された電圧レベルを出力するDACを用いて16パターンの出力レベル、 出力波形の周期5パターンの出力と波形の組合せ3パターン、出力時間3パターンの出力制御を可能としました。
データ伝送は、ZigBeeの使用により短距離の伝送専用としました。

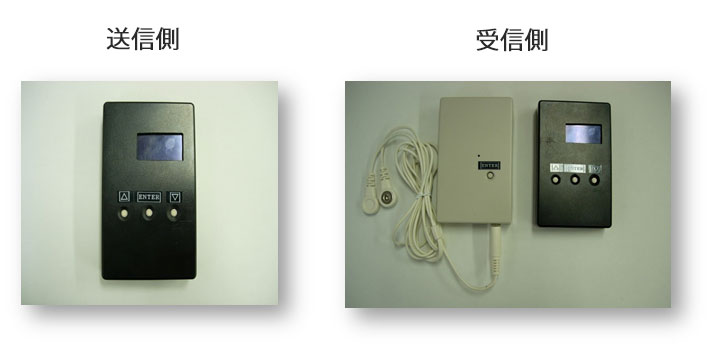

2.外観形状

小型エステ機器

3.構成図

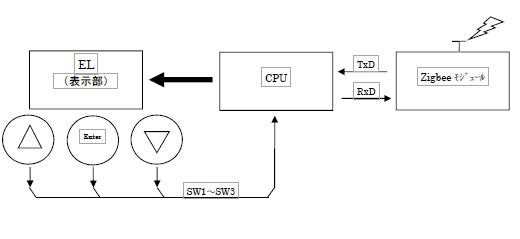

送信側 構成図

小型エステ機器 送信側構成図

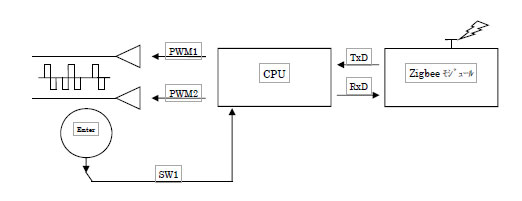

受信側 構成図

小型エステ機器 受信側構成図

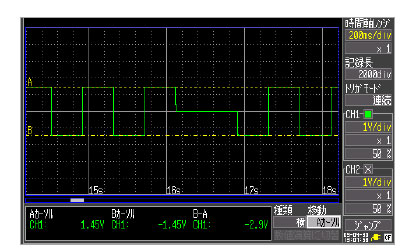

出力波形例

小型エステ機器 出力波形例
