漏洩検査装置

水道管、ガス管など漏れを防ぎたい管路の漏洩状態を判定

防水チェックにもご利用できます。

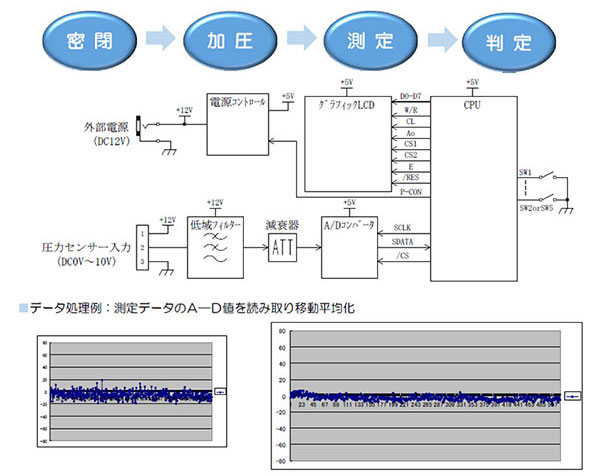

1.構成

■圧力センサと組み合わせて使用します。
■漏洩判定時間設定後、圧力センサ出力信号をLFP回路(ローパスフィルタ)を通して取込み、A-D変換処理を行います。
■デジタル変換された計測データについて、累積データ平均との比較、測定初期時・終了時データとの比較を行います。
計測データがあらかじめ設定した基準値を下回るかを判定し、合・否判定を行います。
■判定結果および測定値をグラフィックLCD画面に表示します。
漏洩検査装置

2.仕様

項目 仕様
1.定格電源 DC12V(外部バッテリー)
2.定格消費電力 0.16VA以下
3.センサ入力電圧範囲 DC0V~DC10、000V(0~1MPa)
4.電圧変換 A-D変換 16bit
5.表示画面ドット数 122 × 32
6.差圧設定値 30、200、300、400、750kPa
7.判定時間設定値 10分、15分、18分、25分
8.本体寸法 H:81 W:141 D:34.5(単位mm)

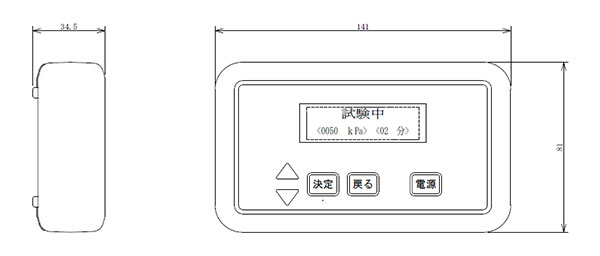

3.外観構造

漏洩検査装置 外観構造s
